アクリルは、透明性と加工性を兼ね備えた樹脂素材として、医療模型、展示モデル、意匠モックアップなど、さまざまな立体加工に活用されています。
特に近年では、3Dデータをもとにアクリルを削り出し、複雑な自由曲面や高透明な立体形状を再現するニーズが増えています。
一方で、アクリルの立体加工は「どのような形状でも加工できる」というわけではありません。
透明度を維持したまま加工するには、工具の選定や切削条件、保持方法（チャッキング）、加工順序まで含めた高度な工程設計が求められます。
本記事では、アクリルが立体加工に選ばれる理由をはじめ、加工できる形状・難しい形状の違い、加工工程、実際の加工事例までを解説します。
アクリルが立体加工に選ばれる理由
アクリルが樹脂素材として立体加工で選ばれる理由は、大きく「透明性」「加工性」「試作適性」の3点に集約されます。
以下では、それぞれの理由を詳しく説明します。
高い透明性｜アクリル素材の特性が生む立体表現力
アクリルは透明樹脂の中でも光の透過率が高く、切削・研磨後にはガラスのようなクリアな仕上がりが得られます。
そのため、内部構造を見せる可視化モデルや、光の透過・屈折を活かした意匠モデルなど、立体形状そのものを“見せる”用途との相性に優れています。
また、光の屈折や透過を活かした見え方の設計ができることも、立体モデルとの相性を高めています。
優れた加工性｜複雑形状の再現に適した素材
アクリルは切削加工との相性が良く、曲面や微細な凹凸を含む立体形状にも対応しやすい樹脂素材です。
加工条件を適切に管理することで、寸法精度や仕上がり品質を安定させやすく、3Dデータをもとにした複雑形状の再現にも適しています。
また、透明性を活かした立体表現との相性も良く、内部構造の可視化や光の透過を意識したモデル製作にも用いられています。
高い試作適性｜小ロット・一点物に適した素材
アクリルの立体加工は、金型を必要としない切削加工で対応できるため、小ロットや一点物の試作にも適しています。
設計段階での形状確認やデザイン検証を実物で行いやすく、透明素材ならではの見え方や内部構造の確認ができる点も特徴です。
また、3Dデータをもとに比較的柔軟に加工できるため、試作段階での形状変更や仕様調整にも対応しやすいのも特徴です。
アクリル立体加工で「できる形状」と「難しい形状」
アクリルの立体加工では、「どこまで作れるのか？」というご相談を多くいただきます。
ここでは、アクリルの立体加工で対応しやすい形状の特徴と、難しい形状のポイントを整理します。
立体加工ができる形状
- 骨のような微細な凹凸を持つ自由曲面形状
- 展示用オブジェ・アート造形
- 工業系の意匠モデル・モックアップ
複雑な曲面や細かな凹凸を含む形状でも、3Dデータをもとに立体的に再現できます。
医療・教育・展示用途での可視化モデルなどにも活用されています。

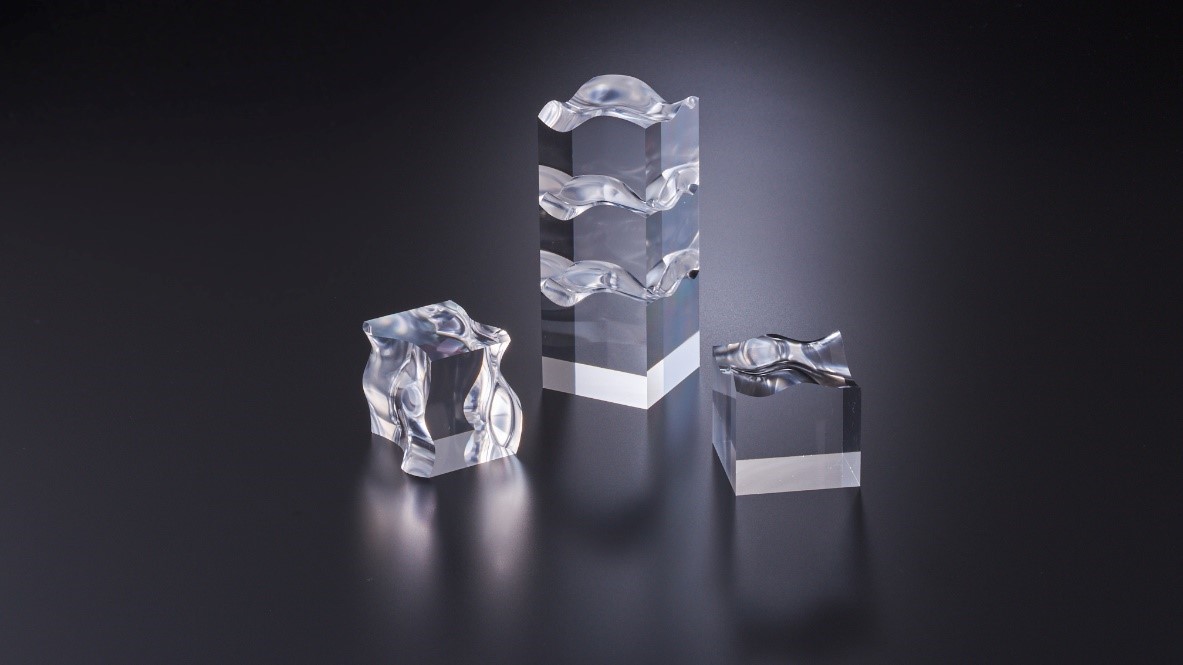

アクリル特有の透明性を活かし、光の透過や屈折を利用した立体表現にも対応できます。
見る角度によって印象が変化する造形物との相性も良好です。
透明素材ならではの見え方活かしながら、内部構造やデザインバランスを確認する用途にも適しています。
光の屈折や透過を見ながらデザイン検証するモデルにも活用されています
立体加工が難しい形状
- 強いアンダーカット形状
- 極端に細長く剛性が不足する形状
- 薄肉で透明仕上げを求める形状
工具の進入方向に制約があるため、加工方法の工夫が必要です。
切削時の振動やたわみにより、寸法精度や仕上げ品質が不安定になります。
微細な欠けや応力が可視化されやすく、仕上げ管理が難しくなります。
アクリル立体加工の工程
アクリルの立体加工は、単に形状を削り出すだけではなく、透明性や形状精度を考慮しながら工程を組み立てることが重要です。
一般的に、依頼から完成まで次のように進めます。
①問い合わせ
形状・用途・数量・透明度などの仕上げ要件などを共有します。
使用環境や求める見え方によって、適した加工方法や工程構成も変わります。
②3Dデータ確認（加工可否判断）
3Dデータをもとに、切削工具や加工治具の選定、加工工程などを検討します。
③加工（粗加工〜仕上げ加工）
アクリルブロックから立体形状を削り出します。
複雑な自由曲面や微細形状では、加工治具の活用や切削条件を調整しながら、形状精度を高めていきます。
④切削仕上げ
透明性を求める場合は、切削条件を最適化し、仕上げ面の品質を高めます。
工具や送り条件を適切に管理することで、研磨レスでも透明感のある仕上がりを目指します。
⑤研磨・最終仕上げ（用途に応じて実施）
光学レベルの透明度が必要なケースで実施します。
最終的に、寸法・外観・透明性などを確認し、完成となります。
アクリル立体加工の業者選びのポイント
アクリルの立体加工は、仕上がりの品質に業者ごとの技術差が出やすい分野です。
依頼先を選ぶ際は、次の4点を押さえると安心です。
- 3D形状の理解と可否判断が適切か
- 切削のみで透明度を出せる技術力があるか
- デザイン意図を崩さず、加工成立に導く提案力があるか
- 一点物・小ロット・短納期でも品質を保てるか
工具到達性や保持方法、削る順番まで踏まえて、なぜできる・なぜ難しいを明確に説明できる業者が信頼できます。
アクリルの透明度は切削条件で大きく変わるため、磨きに頼らず透明仕上げができるかが重要な見極めポイントです。
透明度・剛性・工程の都合を踏まえつつ、最適な厚み・工程方向の提案ができる業者は結果が安定します。
試作や展示用途では短納期が多いため、工程設計を崩さずに納期対応できる体制も重要です。
【事例紹介】アクリル立体加工で実現した代表事例
アクリル立体加工では、透明性と複雑形状を両立するために、高度な加工技術や工程設計が求められます。
ここでは、岸本工業が実際に対応したアクリル立体加工の代表事例を紹介します。
事例①：骨の「可視化切削モデル」（1/2スケール）

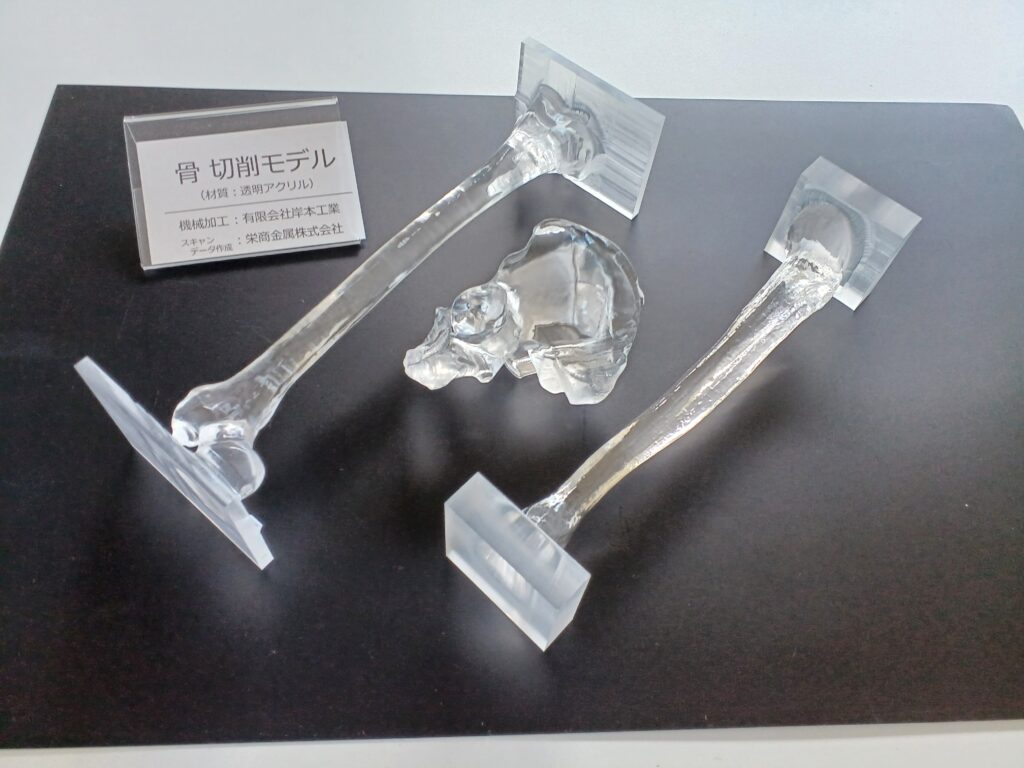

骨の可視化モデルでは、人体骨格を3Dスキャンして得られた大量のデータをもとに、透明アクリルから1/2スケールで削り出しました。
大腿骨・骨盤・脛骨など、医療現場で見せて説明するための可視化モデルとして製作されました。
加工時の最大の難所は、細かい凹凸の連続によるデータ量の多さと、チャッキング（保持）設計です。
骨は平坦な基準面が少なく、姿勢替えの順序やクランプ位置を少し誤るだけで面荒れにつながります。
特に、骨盤は深いえぐれや薄肉部が絡み合い、どの方向から削り始めるかの判断に時間を要しました。
短納期の制約下で、工程時間と工具が届く向きのバランスを取りながら、削り順を丁寧に組み立てる必要がありました。
まさに、いろいろな意味で骨が折れる案件でした。
※詳しくは、こちらの記事「骨 可視化切削モデル（1/2スケール） | 岸本工業」をご参照ください。
事例②：2020年「切削加工ドリームコンテスト」受賞作
2020年に開催されたDMG森精機・第15回「切削加工ドリームコンテスト」において、試作・テスト加工部品部門で銅賞を受賞しました。
三次元切削による磨きに頼らない高透明と高い寸法精度の両立が評価されています。

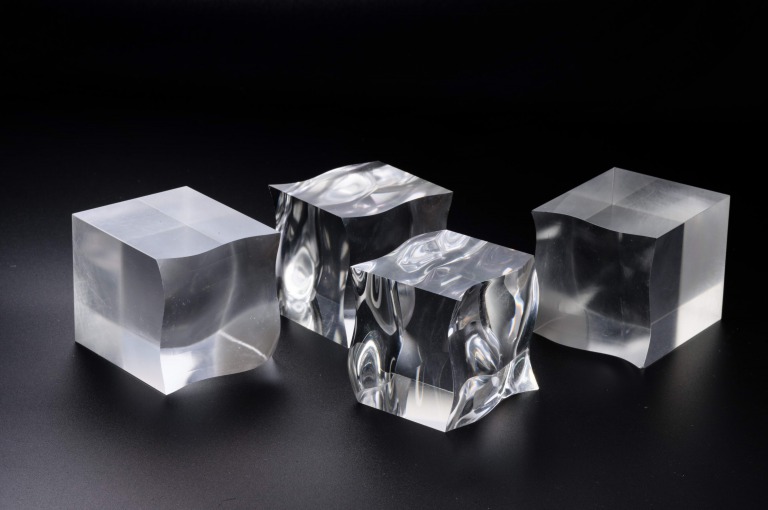

当初は4段階の透明度サンプルとして製作されたものですが、出品にあたり4ブロックすべてを高透明に統一し、磨きに頼らず切削のみで透明度を出す技術を発揮しました。
波状の自由曲面でもブロック相互が高精度に合致するよう加工しており、キレイさと正確さを両立している点が、この作品の大きな特徴です。
透明仕上げを切削だけで実現するには、高度なノウハウが必要であり、アクリル加工の技術力を象徴する事例となりました。
※詳しくは、こちらの記事「「創x造」掲載記事：「キレイさと正確さを追求したアクリル可視化加工技術」」も参照ください。
まとめ｜アクリル立体加工のご相談は岸本工業まで
アクリルの立体加工は、透明性と立体表現を両立できる加工方法として、医療模型、展示モデル、工業系モックアップなど、さまざまな分野で活用されています。
一方で、複雑な自由曲面や高透明仕上げを実現するには、単に削るだけではなく、加工治具の設計や切削条件、工程順序まで含めた高度な工程設計が重要になります。
岸本工業では、3Dデータをもとにした立体切削加工から、研磨レスによる高透明加工、複雑形状への対応までサポートします。
「アクリルの透明性を活かした立体加工を検討したい」
「アクリルの複雑形状を高精度で再現したい」
「まずは加工できるかだけ知りたい」
といったご要望にも柔軟に対応します。
図面・3Dデータの段階はもちろん、イメージ段階でのご相談も歓迎です。
お気軽にお問い合わせください。
